OptiCentric®
高精度定心测试设备、对齐、胶合和粘合系统
精密
灵活
复杂
产品
为了能够测量这些不同尺寸的样品，测量头安装在高度可调的载物台上。 自准直仪测量头的测量点可以通过电动围栏灵活准确地移到样品的测量位置上。整个测量过程，例如多镜头组件的测量和对齐，可以完全自动化完成。

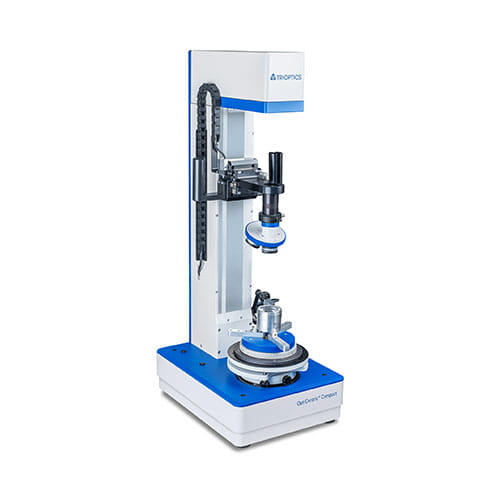

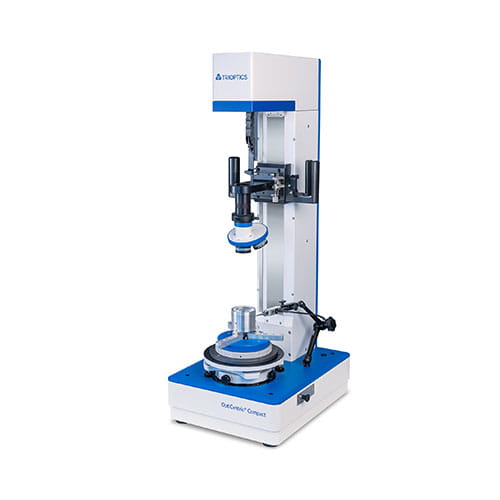

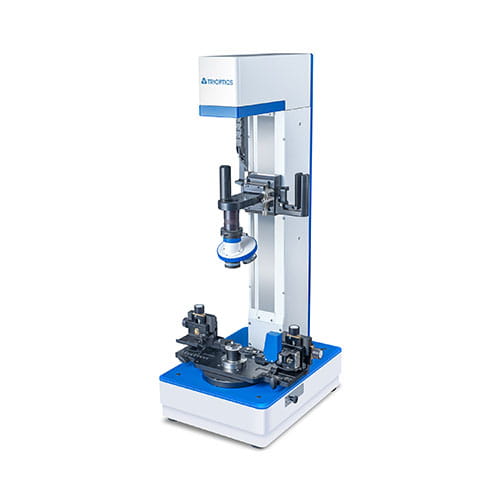

OptiCentric® Compact
手动定心测试和镜头校准
使用 OptiCentric® Compact，可以在用户友好的手动检测过程中快速轻松地测量和校准单个镜头。
- 手动对焦，设置时间极短
- 可选装镜头旋转装置：手动驱动的旋转空气轴承或镜头旋转装置
- 精度 < 0.1 µm
- 为手动过程优化的软件
- 手动驱动的旋转空气轴承或镜头旋转装置
- 紧凑型设计，配备一体式电脑
产品变体
OptiCentric® Compact 有两种配置：
- OptiCentric® Compact 非常适合使用电动镜头旋转装置测量单个镜头相对于镜头边缘的定心位置，或使用 CylinderCheck 模块测量柱面镜头。
- OptiCentric® Compact AB 适合使用手动驱动的旋转空气轴承进行手动镜头粘合和胶合的情况。

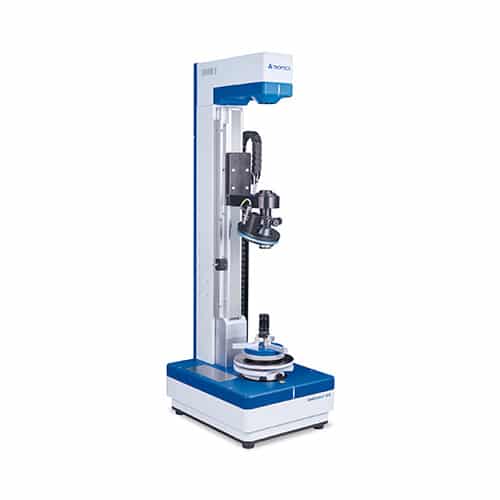

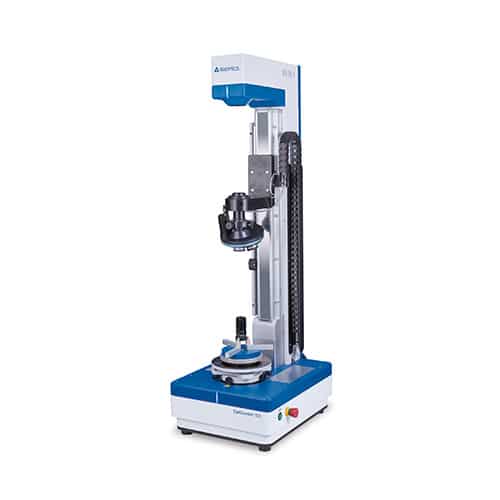

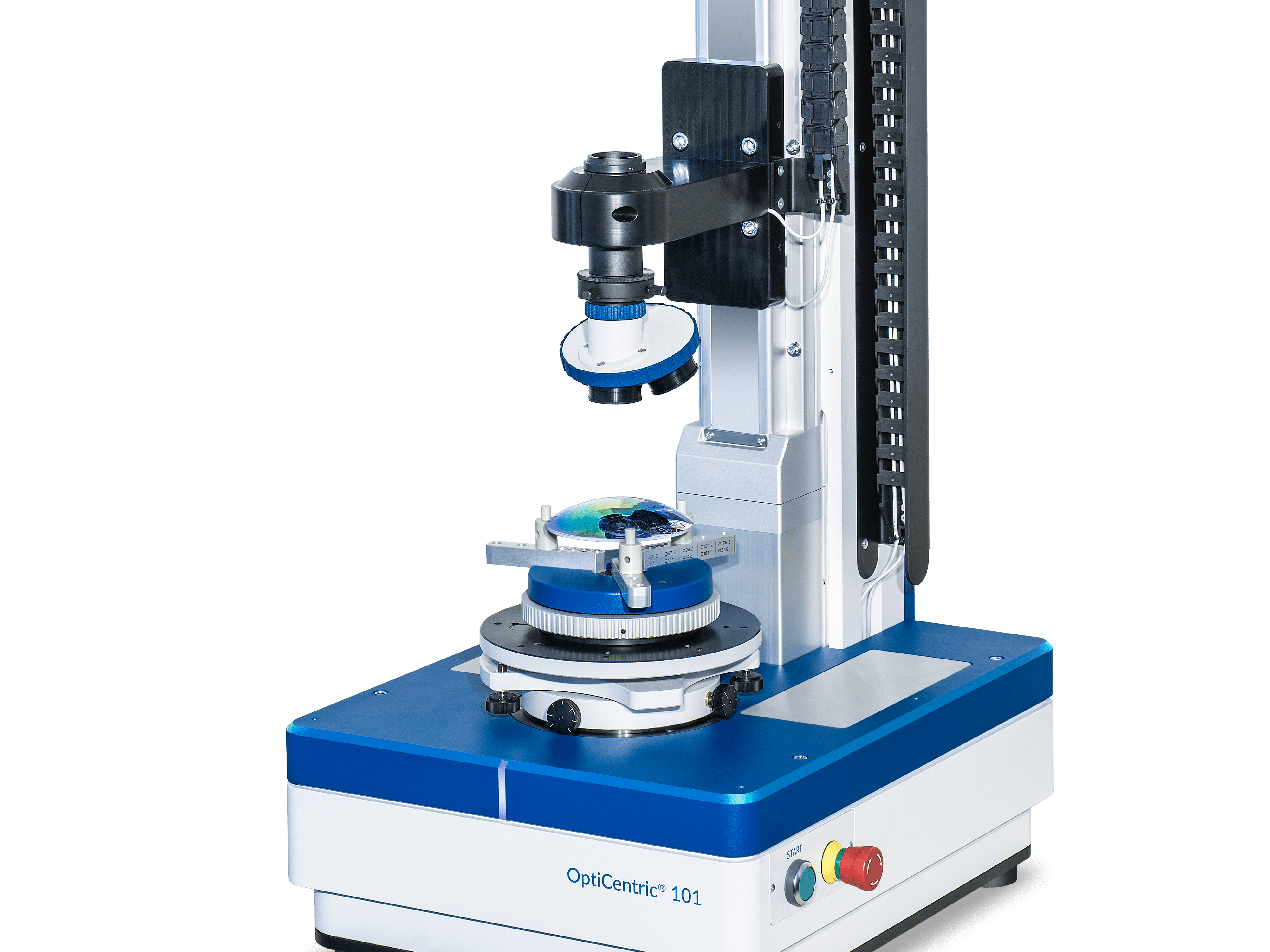

OptiCentric® 101
将定心测试提升到一个新水平
OptiCentric® 101 结构特别稳定，处理速度提高 4 倍，提供更高的精度和效率。
- 镜头直径从 0.5 mm 到 225 mm
- 精度 < 0.1 µm
- 调整台上的最大样品重量为 20 kg
- 电动或手动载物台的标配行程为 500 mm
产品变体
OptiCentric® 101 有两种布局：
- 静态自准直仪：
通过此设置，自准直仪静止定位在行进轴上方。这可减少载物台滚动错误的影响，有助于更好地记录方位角，例如在柱面镜头测量过程中。自准直仪还可以执行直线定心误差测量。
- 移动式自准直仪：
这种自准直仪可在轴上移动的传统设置可最大限度地减少光晕的影响。
配置选项
OptiCentric® 101 可以根据具体要求以模块化方式进行配置。
有关扩展阶段的更多信息，请参见本页下文。
用于完成更多测量任务的升级：
- 不带空气轴承、带静态自准直仪的测量系统
OptiCentric® 101 basic
- 不带空气轴承、带移动式自准直仪的测量系统
OptiCentric® 101 basic M
- 带空气轴承和静态自准直仪的测量系统
OptiCentric®
- 带空气轴承和移动式自准直仪的测量系统
OptiCentric® 101 M
- 使用静态自准直仪测试具有 20 多个表面的镜头系统
OptiCentric® 101 Dual
- 使用移动式自准直仪测试具有 20 多个表面的镜头系统
OptiCentric® 101 Dual M
- 使用静态自准直仪进行中心厚度及空气间隙测量以及定心测试
OptiCentric® 3D 101
- 使用移动式自准直仪进行中心厚度及空气间隙测量以及定心测试
OptiCentric® 3D 101 M
- 使用静态自准直仪对具有 20 多个表面的镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 101 Dual
- 使用移动式自准直仪对具有 20 多个表面的镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 101 Dual M
- 定心测试以及有效焦距、后焦距、法兰焦距、半径和 MTF 测试
OptiCentric® 101 带 OptiSpheric®
- 柱面镜头的定心测试
OptiCentric® 101 带 CylinderCheck
- 非球面的定心测试
OptiCentric® 101 带 AspheroCheck®
用于生产任务的升级：
- 在镜头旋转装置上手动对齐
镜头旋转装置

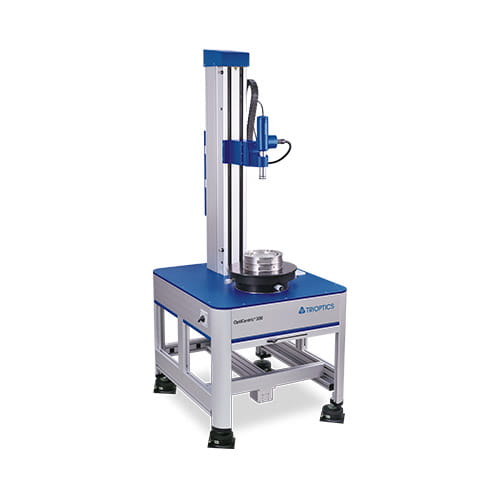

OptiCentric® 300
可靠地确定大样品定心度
OptiCentric® 300 可用于测量和对齐直径达 400 mm 的镜头。
- 精度 < 0.1 µm
- 轴向样品最大重量 100 kg（不带调整台）
- 电动载物台行程为 990 mm
产品变体
OptiCentric® Compact 有两种配置：
- OptiCentric® Compact 非常适合使用电动镜头旋转装置测量单个镜头相对于镜头边缘的定心位置，或使用 CylinderCheck 模块测量柱面镜头。
- OptiCentric® Compact AB 适合使用手动驱动的旋转空气轴承进行手动镜头粘合和胶合的情况。
OptiCentric® 300 UP
确保大型和重型样品的稳定性
OptiCentric® 300 UP 的花岗岩底座具有出色的刚度和长期稳定性，可用于最大直径 400 mm 镜头的测试和对齐。
- 精度 < 0.1 µm
- 最大轴向样品重量为 450 kg
- 电动空气轴承直线载物台行程为 1000 mm
配置选项
OptiCentric® 300 UP 可以根据具体要求进行模块化配置
有关扩展阶段的更多信息，请参见本页下文。
用于完成更多测量任务的升级：
- 测试具有 20 多个表面的镜头系统
OptiCentric® 300 UP Dual
- 定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 300 UP
- 对具有 20 多个表面的镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 300 UP Dual
- 测试可见光和红外镜头系统
OptiCentric® 300 UP IR
- 对可见光和红外镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 300 UP IR
- 对可见光和红外镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 300 UP Dual IR
- 对具有 20 多个表面的可见光和红外镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 300 UP Dual IR
- 定心测试以及有效焦距、后焦距、法兰焦距、半径和 MTF 测试
OptiCentric® 300 UP 带 OptiSpheric®
- 柱面镜头的定心测试
OptiCentric® 300 UP 带 CylinderCheck

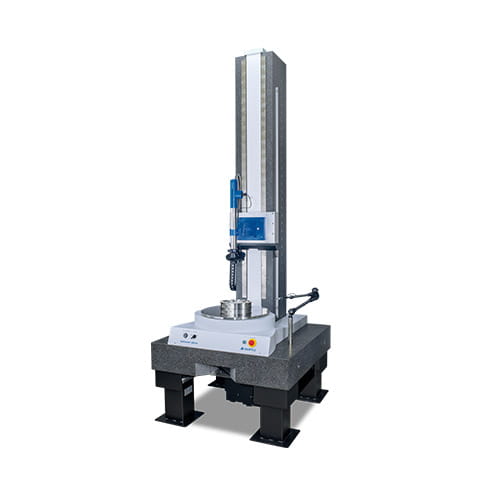

OptiCentric® 600 UP
重样品的精确定心
使用 OptiCentric® 600 UP 可对最大直径 600 mm 的镜头组件定心和安全对齐。
- 精度 < 0.1 µm
- 最大轴向样品重量为 900 kg
- 电动空气轴承平台的行程为 1500 mm
配置选项
OptiCentric® 600 UP 可以根据具体要求进行模块化配置。
有关扩展阶段的更多信息，请参见本页下文。
用于完成更多测量任务的升级：
- 测试具有 20 多个表面的镜头系统
OptiCentric® 600 UP Dual
- 定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 600 UP
- 对具有 20 多个表面的镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 600 UP Dual
- 测试可见光和红外镜头系统
OptiCentric® 600 UP IR
- 对可见光和红外镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 600 UP IR
- 对可见光和红外镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 600 UP Dual IR
- 对具有 20 多个表面的可见光和红外镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 600 UP Dual IR
- 定心测试以及有效焦距、后焦距、法兰焦距、半径和 MTF 测试
OptiCentric® 600 UP 带 OptiSpheric®
- 非球面的定心测试
OptiCentric® 600 UP 带 AspheroCheck®
OptiCentric® 800 UP
最大样品 - 最高精度
OptiCentric® 800 UP 推荐用于最大直径 800 mm 镜头组件的测试和对齐。
- 精度 < 0.1 µm
- 轴向样品最大重量为 1200 kg
- 电动空气轴承平台的行程为 1500 mm
配置选项
OptiCentric® 800 UP 可以根据具体要求进行模块化配置。
有关扩展阶段的更多信息，请参见本页下文。
用于完成更多测量任务的升级：
- 测试具有 20 多个表面的镜头系统
OptiCentric® 800 UP Dual
- 定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 800 UP
- 对 20 多个表面的镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 800 UP Dual
- 测试可见光和红外镜头系统
OptiCentric® 800 UP IR
- 对可见光和红外镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 800 UP IR
- 对可见光和红外镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 800 UP Dual IR
- 对具有 20 多个表面的可见光和红外镜头系统进行定心测试以及中心厚度和空气间隙测量
OptiCentric® 3D 800 UP Dual IR
- 定心测试以及有效焦距、后焦距、法兰焦距、半径和 MTF 测试
OptiCentric® 800 UP 带 OptiSpheric®
- 非球面的定心测试
OptiCentric® 800 UP 带 AspheroCheck®
扩展阶段
OptiCentric® 3D
确定中心厚度和空气间隙
通过扩展阶段 3D，可以使用 OptiCentric® 对安装的光学系统进行完整的光力学特征描述。
- 用于定心测试和中心厚度/空气间隙测量的组合测量仪
- 定心测量精度 < 0.1 µm
- 最大测量长度 800 mm

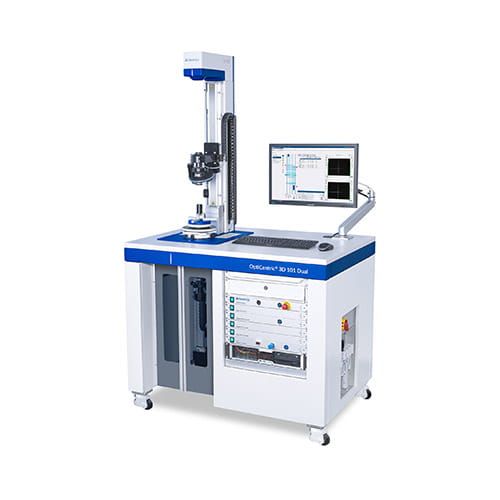

OptiCentric® Dual
加快镜头装配
每个 OptiCentric® 都可以装配第二个测量头，更加灵活地测试更复杂的镜头组件。
- 用于复杂光学系统定心测试的紧凑型独立单元
- 使用两个光学头同时测量，缩短流程时间
- 刚性系统有助于高精度镜头对齐

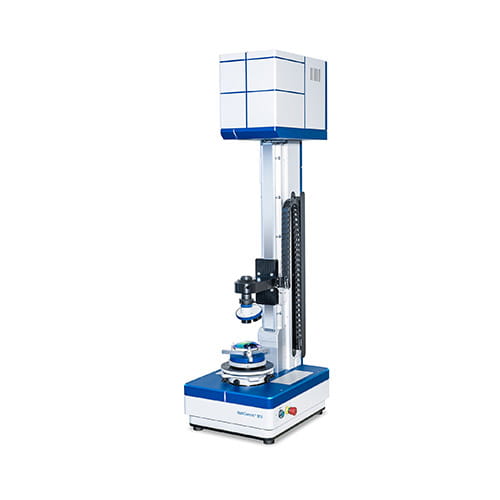

OptiCentric® IR
红外镜头组件的定心测试
OptiCentric® 采用红外测量头，可用于已安装红外镜头组件的设置和测试。
- 在中波红外、长波红外和可见光之间自动切换
- 精度：红外线为 0.25 µm
- 操作舒适：可见光和红外系统操作方式相同

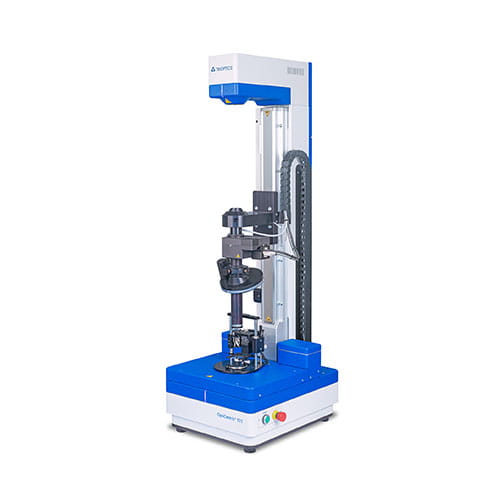

LensAlign
自动对齐和胶合
带 LensAlign 的 OptiCentric® 可显著提高对齐精度和产量。
- 定心精度小于 2 µm
- 使用 SmartAlign 技术自动将上表面的曲率中心对准定义的轴
- 自动化流程：软件控制进行测量、对齐和紫外线固化
完整系统

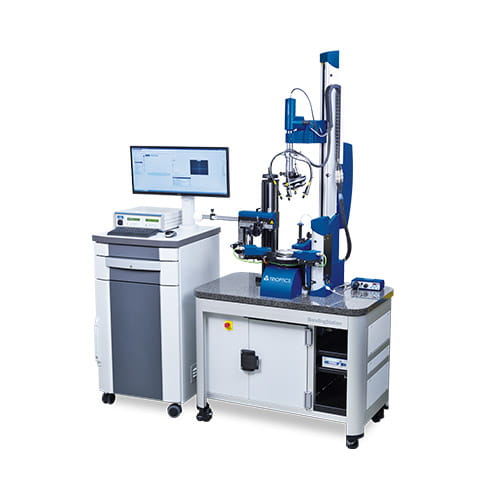

OptiCentric® Bonding 2D
以两个自由度在单元中全自动粘合镜头
OptiCentric® Bonding 2D 可以两个自由度对单元中的透镜自动进行定心测试、对齐和粘合。
- 对齐精度 < 2 µm
- 基于 SmartAlign 软件模块的对齐和粘合
- 配有三个执行器，完成自动对齐过程

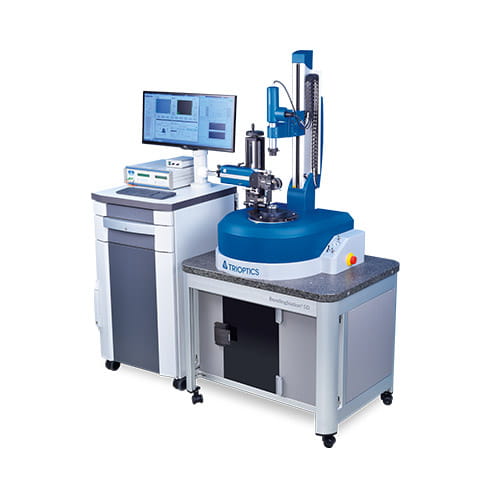

OptiCentric® Bonding 5D
五自由度精密光学元件的粘合和测试
使用 OptiCentric® Bonding 5D 可以非常准确地测试精密光学元件，并在单元中以五个自由度进行粘合。
- 定位精度 X/Y/Z < 1 µm；θX、θY < 2 弧秒
- 自动化流程
- 不受操作员的影响

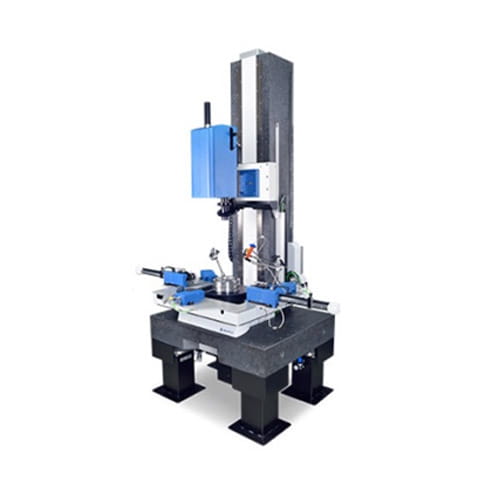

OptiCentric® UP Bonding
将一个单元中的大型重镜头精确对齐和粘合
使用 OptiCentric® UP Bonding 可在两种自由度上设置直径达 800 mm、重量达 1200 kg 的精密光学元件。
- 定心精度小于 2 µm
- 自动精确地调整粘合框架的高度，使物镜可以逐步设置到 1.5 m 的高度
- 不再需要耗时地更换对齐和粘合工具，过程极其高效

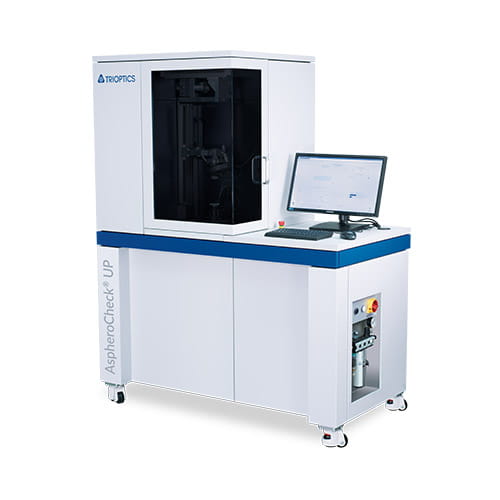

AspheroCheck® UP
非球面的全自动定心测试
AspheroCheck® UP 可自动测试非球面镜头的定心误差和倾斜度
- 定心测量精度高达 0.1 µm，倾斜测量精度为 0.05 弧分
- 自动定位样品，非接触式传感器
- 全自动测量，可在不到 1 分钟内快速收集结果

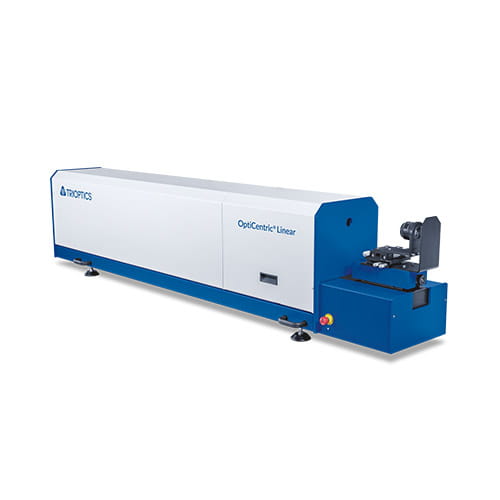

OptiCentric® Linear
位置灵敏的镜头组件的定心测量
OptiCentric® Linear 可在任何方向（例如水平方向）上快速精确地测量固定样品
- 使用无旋转的直线测试装置进行测量
- 不受样品方向影响的定心度测量
- 精确误差补偿直线轴作为参考轴

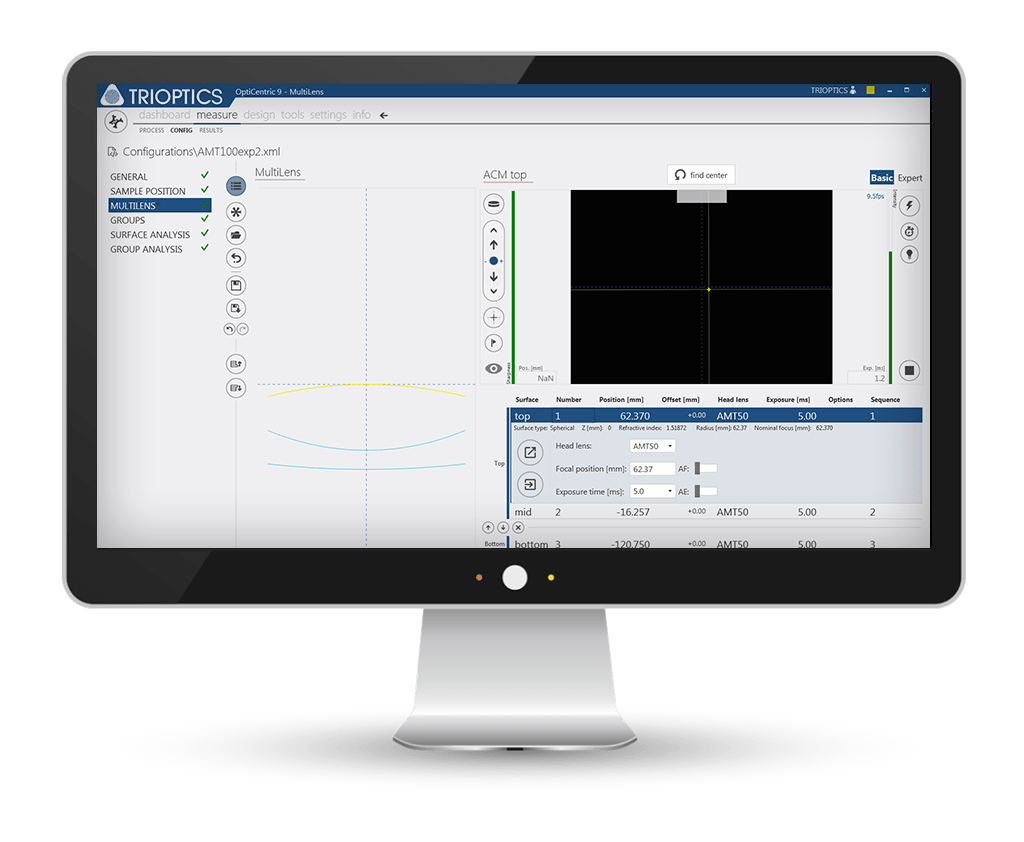

软件
特点
- 在测量定心误差时，通过实际显示测量值立即检查测量过程
- 对所有轴进行协调控制和评估，确保高效测量
- 所有集成传感器的数据采集和评估可立即提供测量结果
- 自动对焦功能使得测量值可重现
- 可选装扩展软件，用于测量镜头组件、非球面和柱面镜头
- 获得专利的 MultiLens 软件模块可用于测量复杂的镜头组件
- 通过可自由定义的机械或光学参考轴 (SmartAlign) 可在任何测量环境下计算定心误差和校准
- 数据的导入和导出允许快速且复杂的文档处理
- 通过根据个别测试标准的废料分析，对样本质量进行即时评估。
- 通过应用特定的用户界面进行胶合和粘接，优化生产流程，可根据要求进行进一步的客户特定调整
模块
MultiLens：测量物镜并将其与可自由选择的参考轴对齐

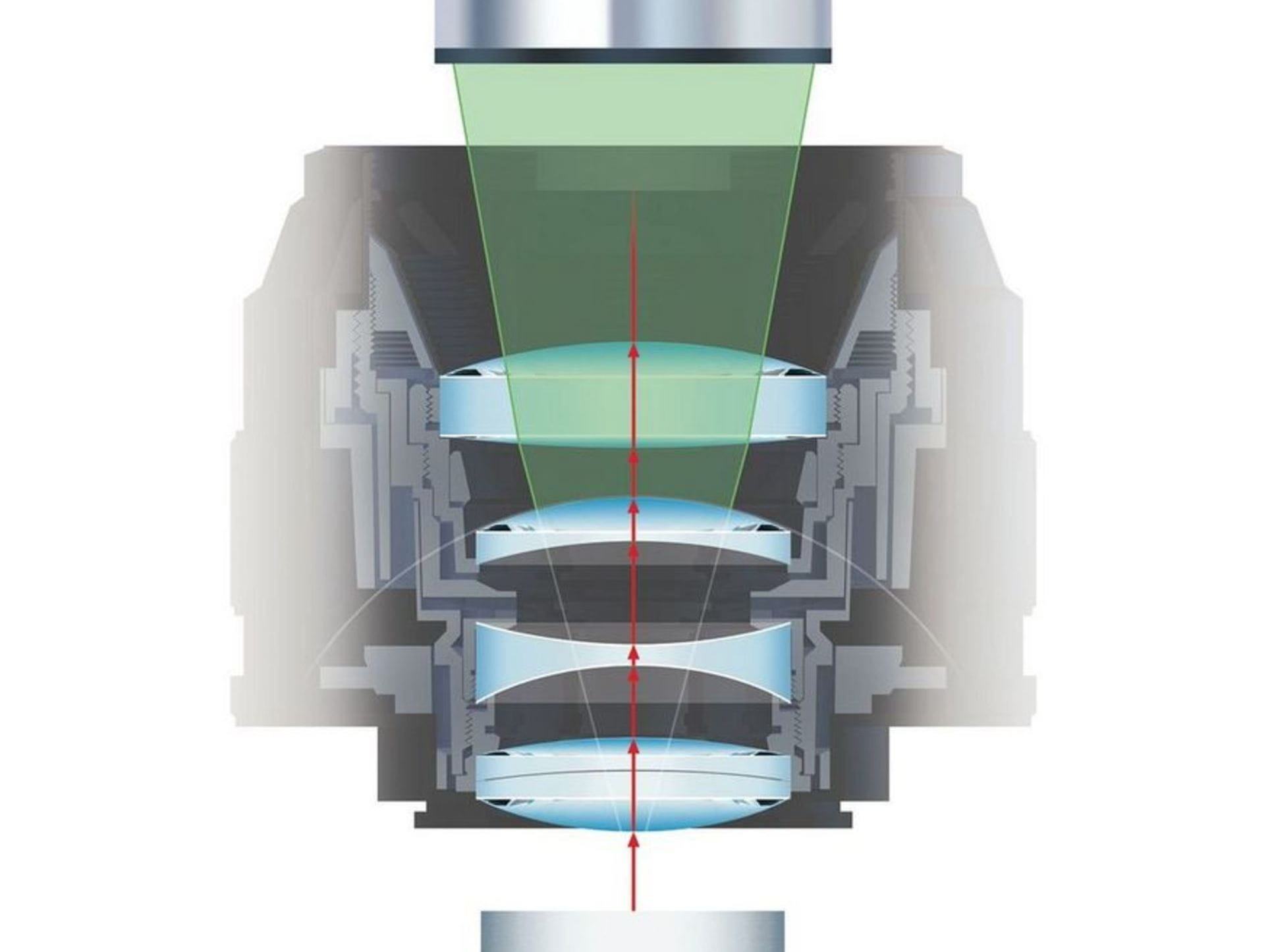

MultiLens 是用于测量和对齐镜头组件的软件模块。以非破坏性方式确定镜头组件的每个单独表面的定心误差和系统定心度。利用此信息，可以一个自由选择的参考轴来计算单个镜头或子组的定心度。
SmartAlign：自动纠正定心误差
使用 SmartAlign 模块，可以用户定义的光轴或机械轴为参考分析测得定心误差的位置。这种独特的工具尤其能成功地用于 LensAlign 自动对齐模块和粘合系统中。
升级

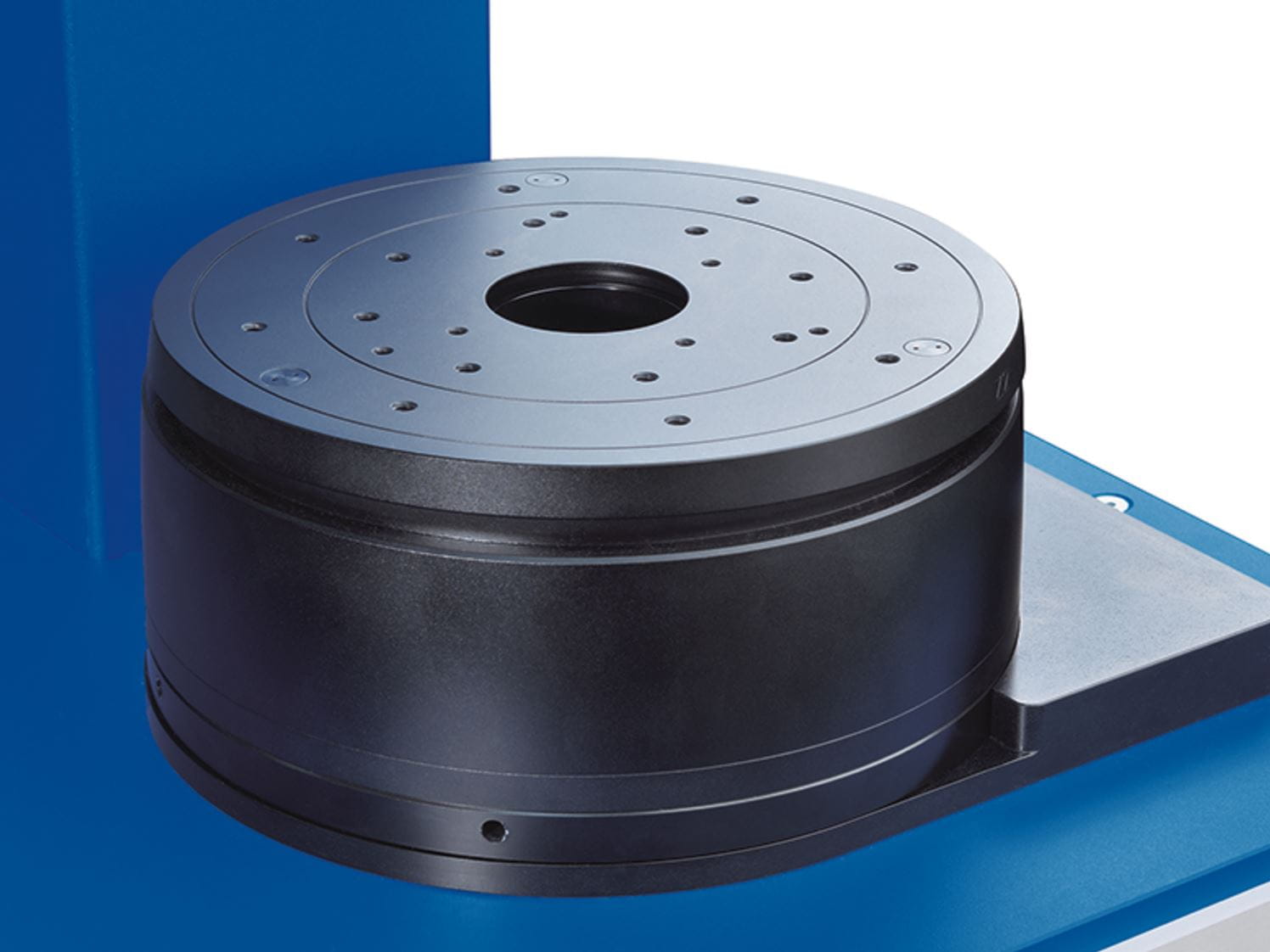

精密枢轴轴承是高精度定心测试的测量参考。所有 OptiCentric® 系统都配有空气轴承，可选装机械镜头旋转装置用于测量单镜片和双镜片。
以下应用需要装配空气轴承的 OptiCentric® 系统：
- 测试镜头组件
- 设置镜头组件
- 以下透镜的光轴作为参考对齐双镜片
- 以定心心轴作为参考，在心轴上对齐和定心镜头
- 使用 AspheroCheck® 模块测试非球面
- 对灵敏镜头进行单镜片测量，例如氟化钙镜片

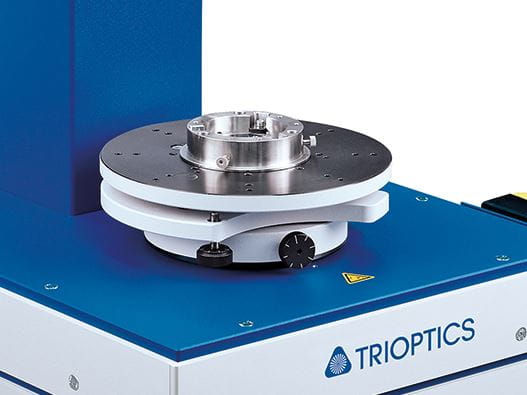

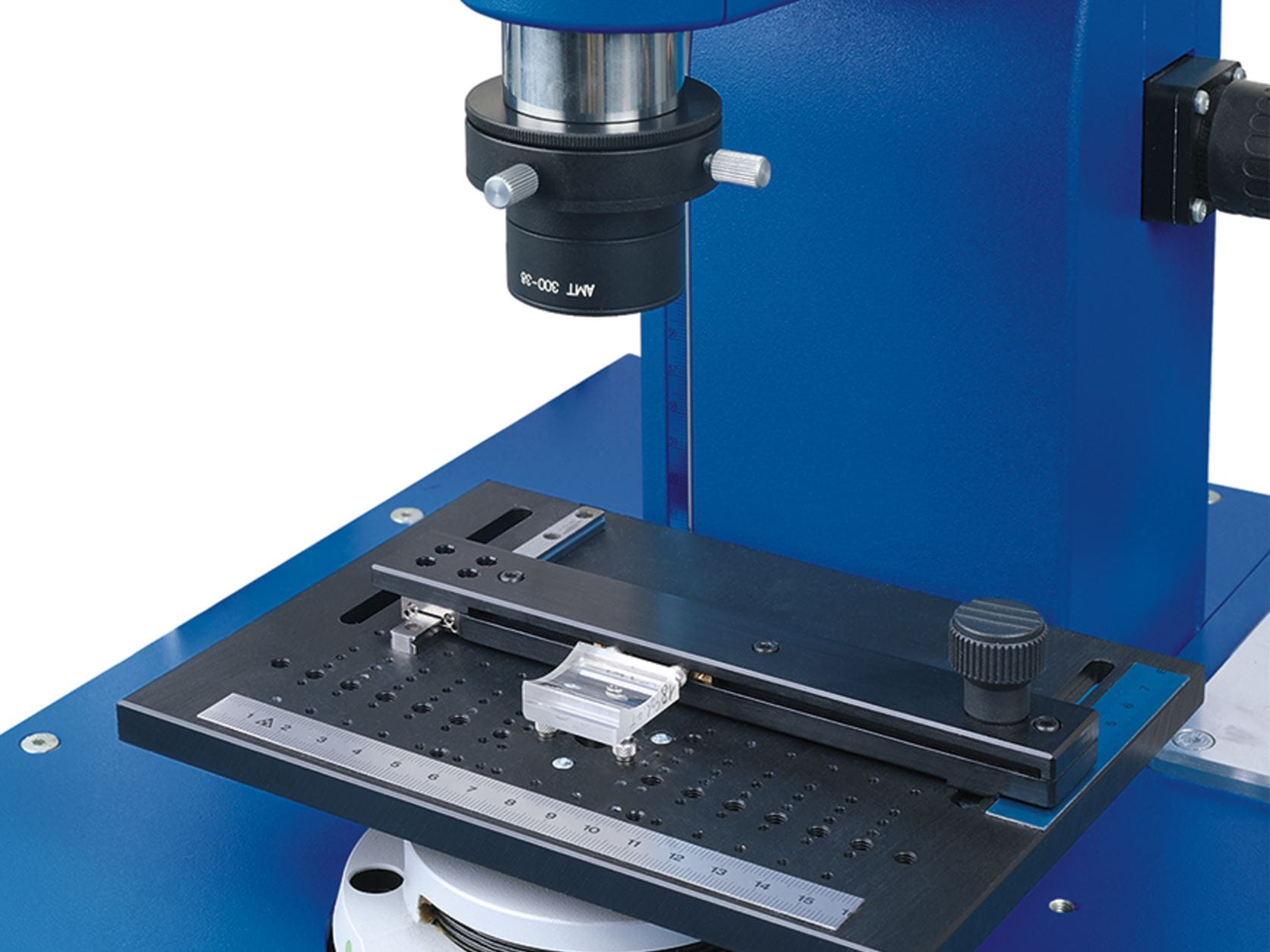

手动倾斜台 (TRT)
OptiCentric® 系统使用倾斜台对齐样品。倾斜台的分离运动可以精确定位样品或样品架。倾斜台有不同的直径可供选择，适合各种应用和测量系统。
电动倾斜和平移台 (TRT)
为了在光学系统的测量或设置过程中更轻松地处理样品，尤其是 OptiCentric® 3D 100 可装配倾斜和平移台 (TRT) 。电动 TRT 取代了传统的手动对齐方法，可倾斜和移动样品，使镜头的光轴与系统的参考轴对齐。这个完全自动化的过程嵌入到工艺流程中，可缩短测试周期。

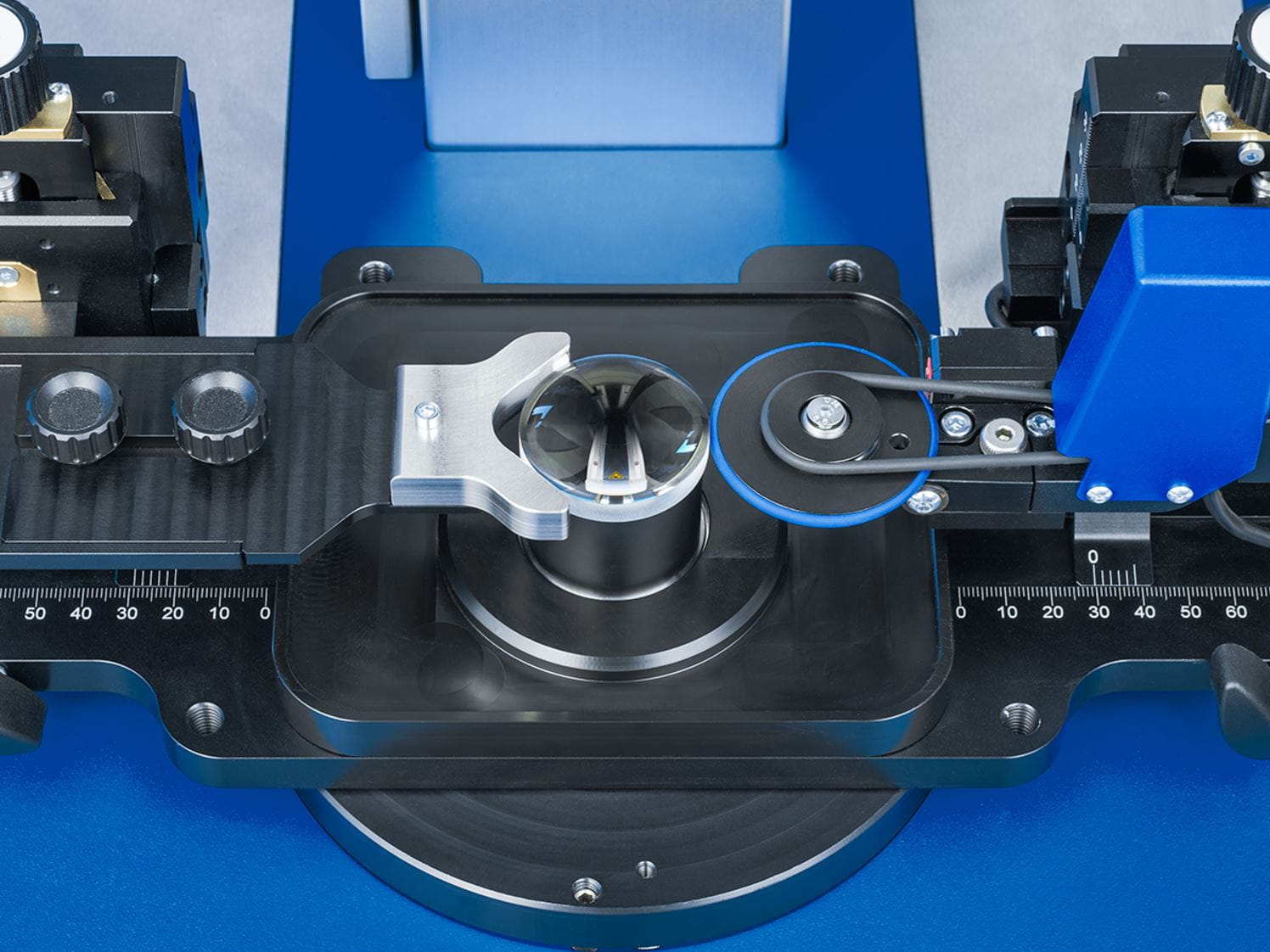

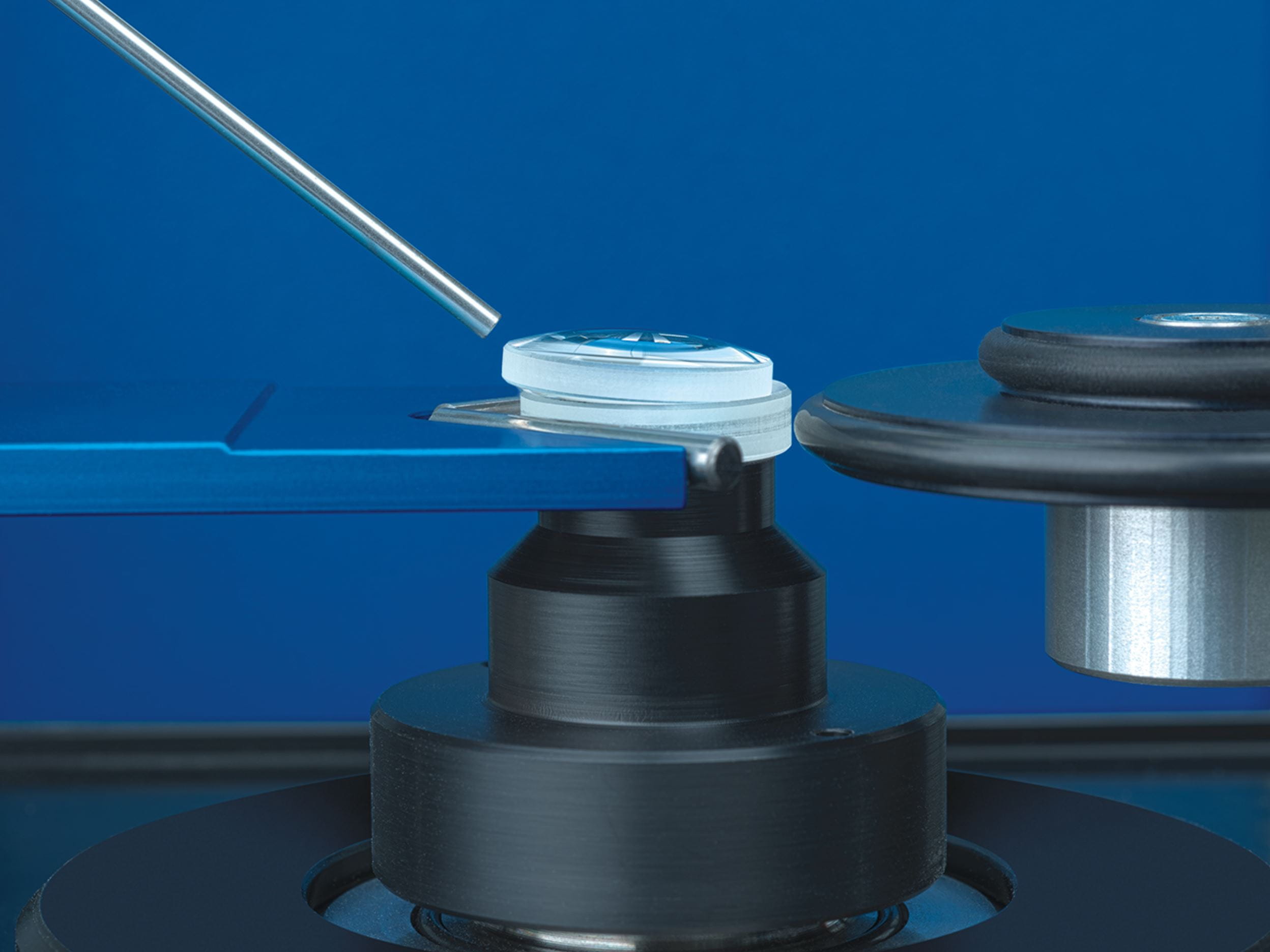

镜头旋转装置
电动旋转装置的用途是
- 以下镜片的外边缘和曲率中心作为参考，测量直径不超过 200 mm 的单镜片
- 粘合双镜片。在这种情况下，参考轴包括圆周的中心和下镜片的曲率中心。
电动旋转装置不需要空气轴承。镜头旋转装置配有“桥架装置”，可在配有空气轴承的 OptiCentric® 100、101 和 300 设备上操作。
LensAlign 2D Air
LensAlign 2D Air 模块添加了一种软件控制的气动操纵器，进一步增强了 OptiCentric ® 系统，为入门级主动自动镜头定心提供了一种经济高效的解决方案。LensAlign 2D Air 的启用过程无需操作人员干预，可以确保始终一致的样本质量和更高的过程安全性。

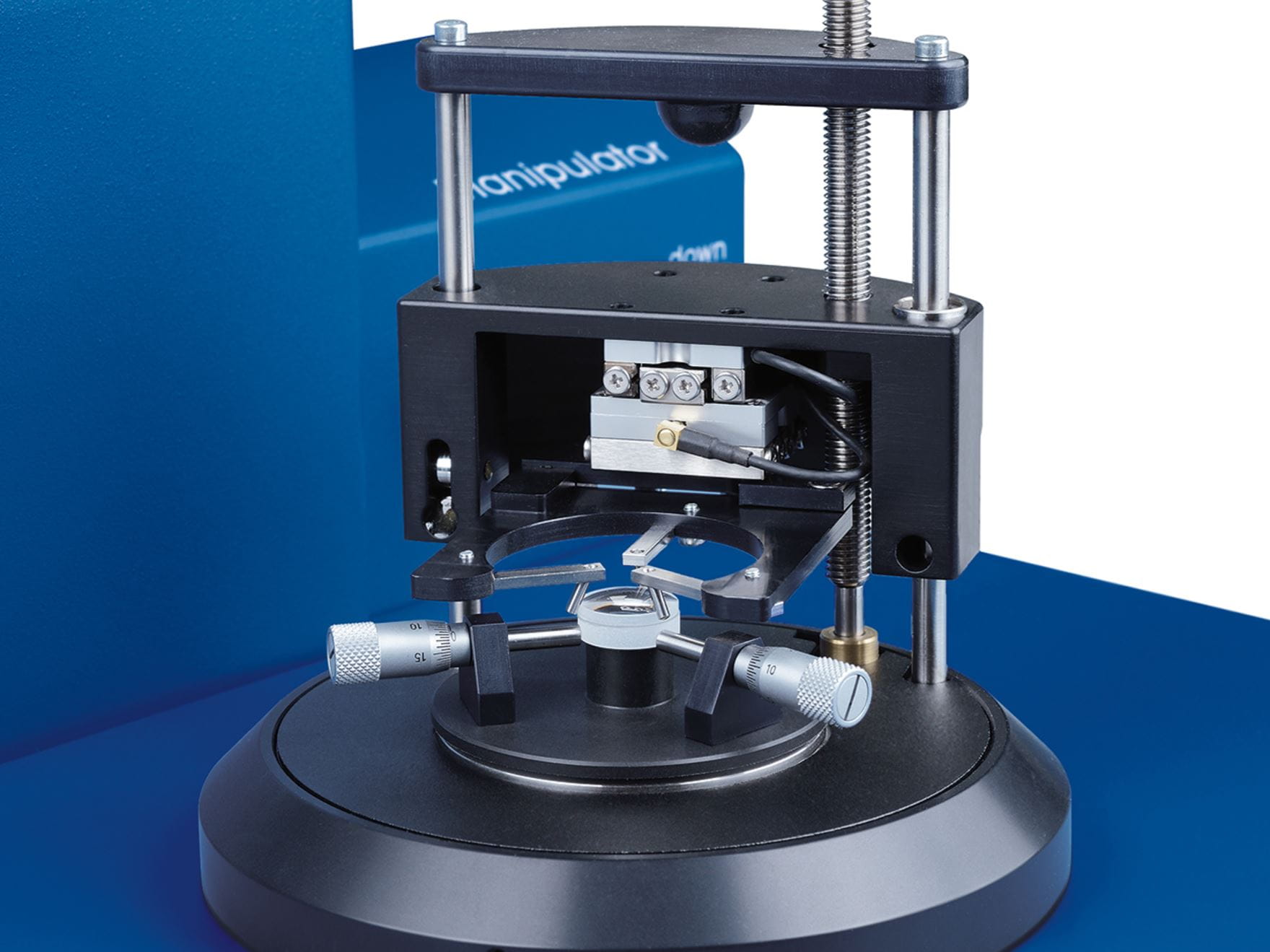

LensAlign 2D 标准
OptiCentric® 系统配有 LensAlign 2D 标准，用于粘合元件定心以及几何形状为 D/（2R）≤ 0.7 的粘合镜头。该单元可根据不同的镜片尺寸轻松调整，建议在镜头必须短时间内粘合到光轴上的情况下使用。

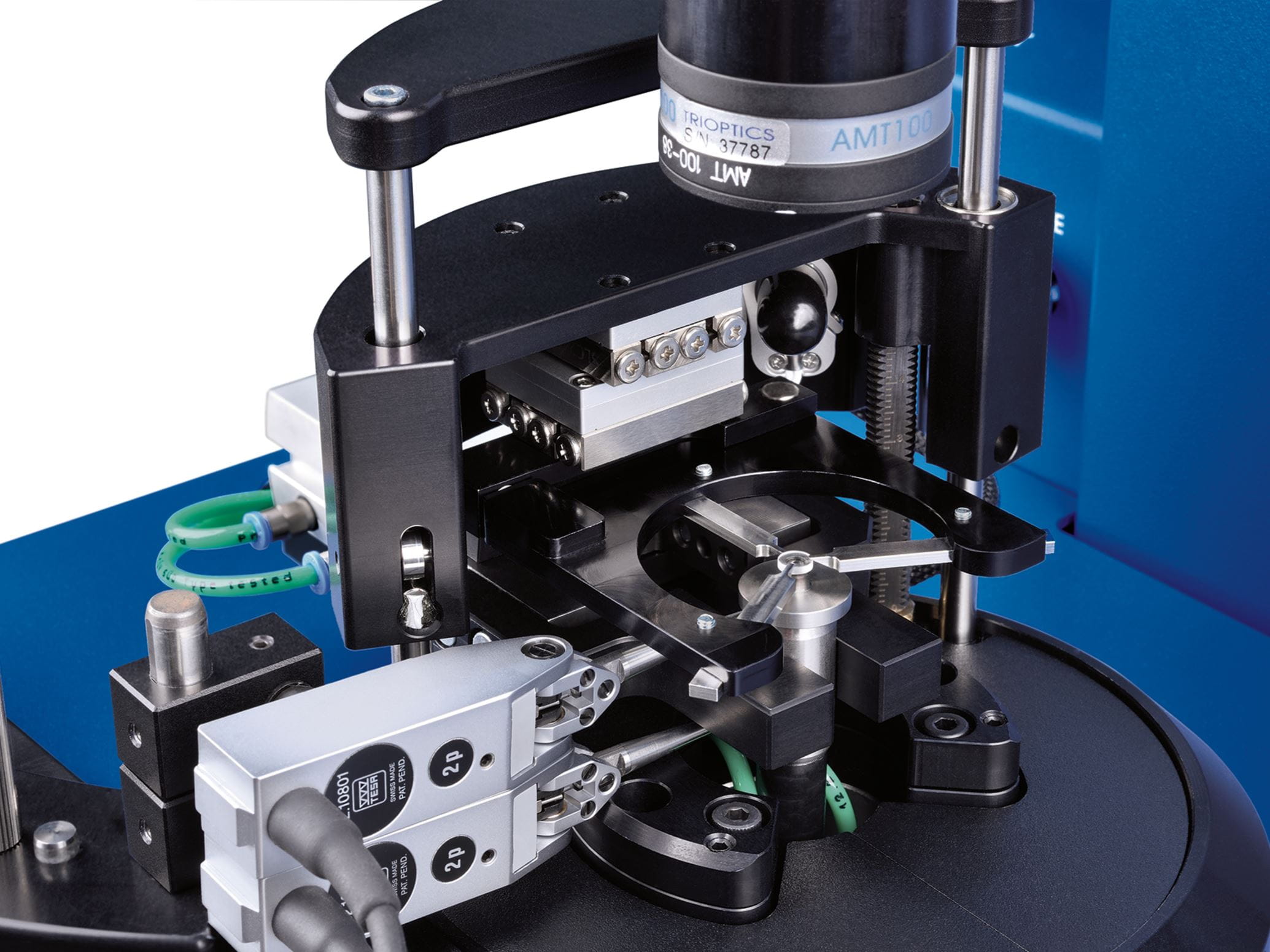

LensAlign 2D Advanced
LensAlign 2D Advanced 模块旨在满足客户日益增长的要求。LensAlign 2D Advanced 可对所有几何形状的镜头定心，包括：
- D/（2R）> 0.7 的镜头
- 半球面镜头，无法接触到上镜片边缘的双镜片
- 具有严格公差的粘合楔形透镜

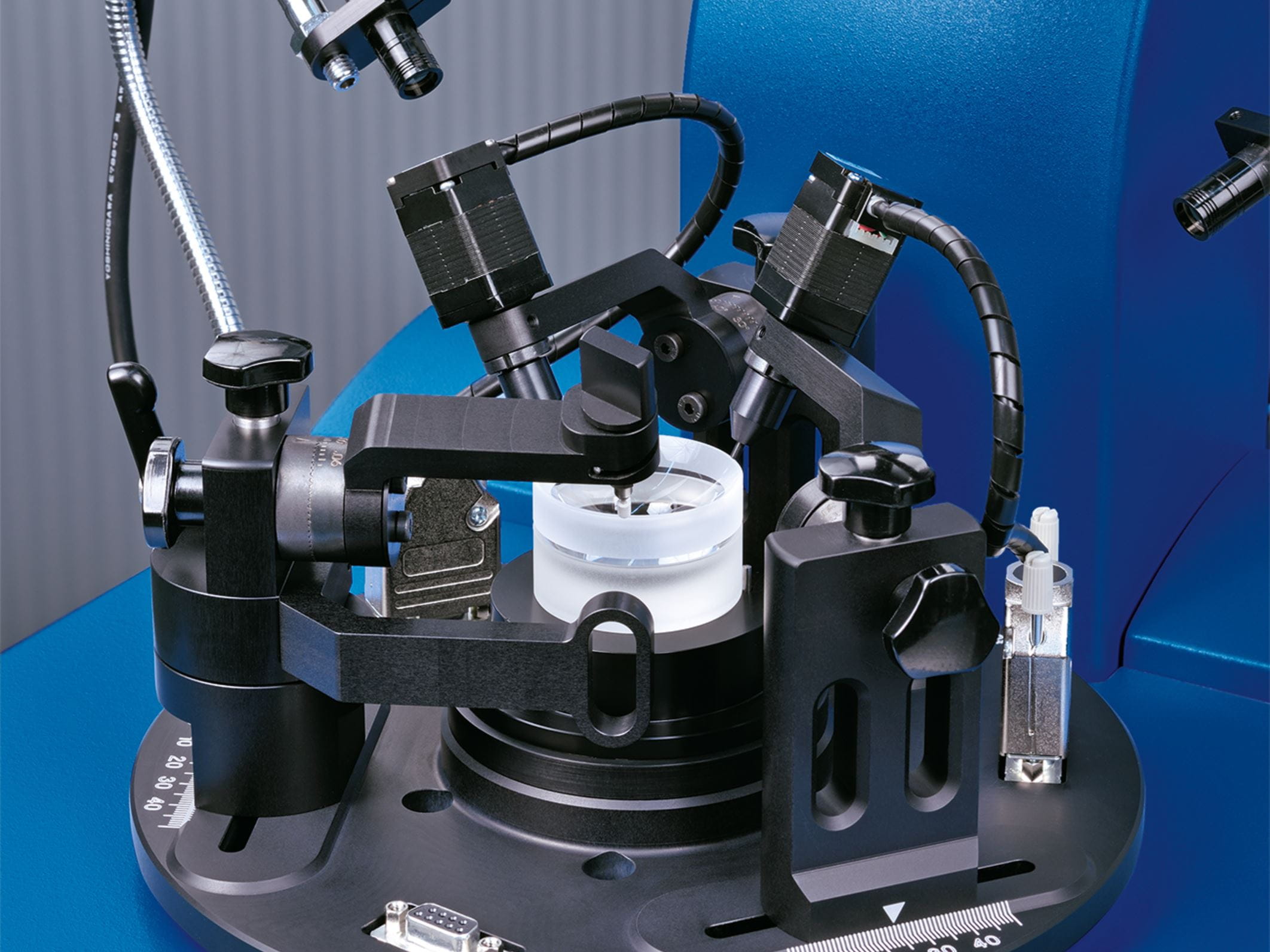

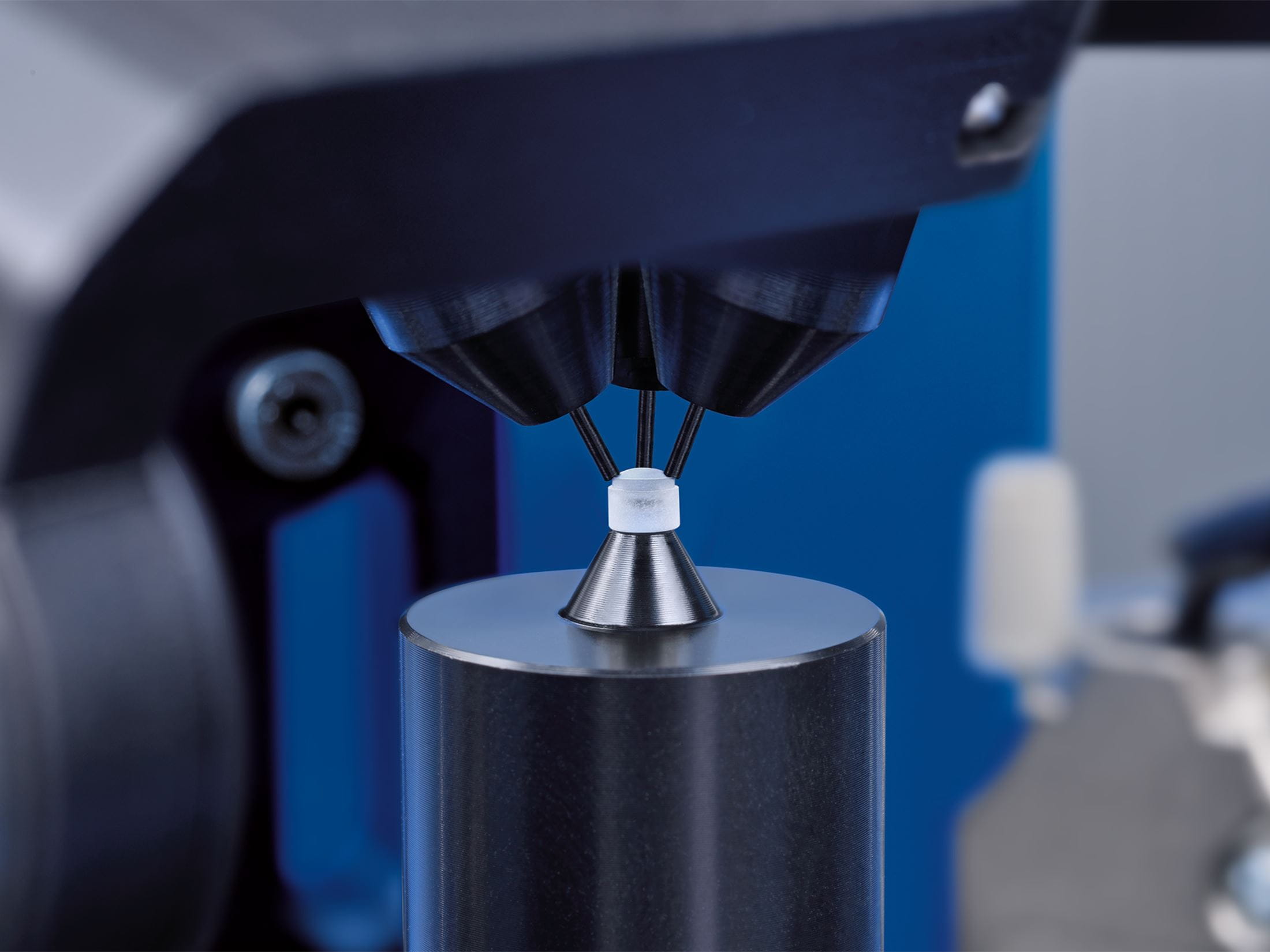

用于微镜头的 LensAlign 2D Advanced
LensAlign 2D Advanced 模块配有三个执行器，可对齐微镜头。这里对镜头几何形状没有限制。
LensAlign 2D 标准
LensAlign 2D 标准用于将镜头对准心轴进行定心，适用于几何形状为 D/（2R）≲ 0.7 的镜头。该单元可根据不同的镜头尺寸轻松调整，建议在镜头必须快速粘合到心轴的情况下使用。在心轴上对齐并定心后，可以继续这个过程对齐其他镜头。

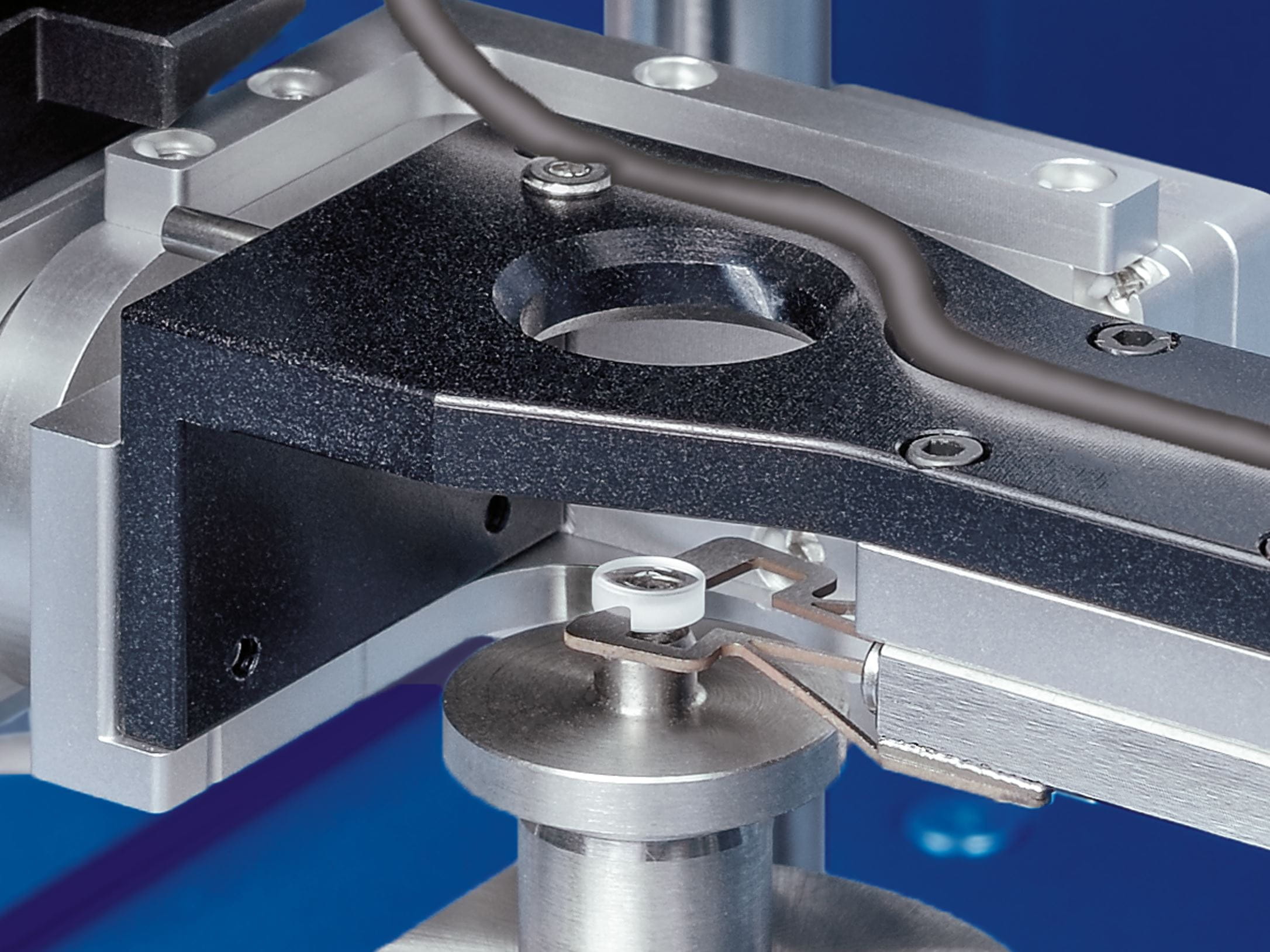

LensAlign 4D
LensAlign 4D 是 OptiCentric® 100 的一个模块，可将小镜头粘合到机械参考轴上，如心轴或单元。机械镜头座会限制镜头定心，而在这种设置中定心可以不受此约束。为了精确定位，镜头放置在较厚的粘合剂层上，先由微型夹具夹持，微型夹具在四个自由度上移动和倾斜镜头，直到光轴与机械轴对齐。这可确保高精度对齐。在心轴上对齐并定心后，可以继续这个过程对齐其他镜头。
OptiCentric® 系统可以高精度实时确定光学元件的定心误差。为此所需的测量头包含一个带摄像头的电子自准直仪和带分划板的 LED 灯。
TRIOPTICS 为 OptiCentric® 系统提供两个测量头，必须根据具体应用从中选择合适的一个：
- 可见光测量头（标准）
- 用于测试中波红外和长波红外镜头组件的红外测量头

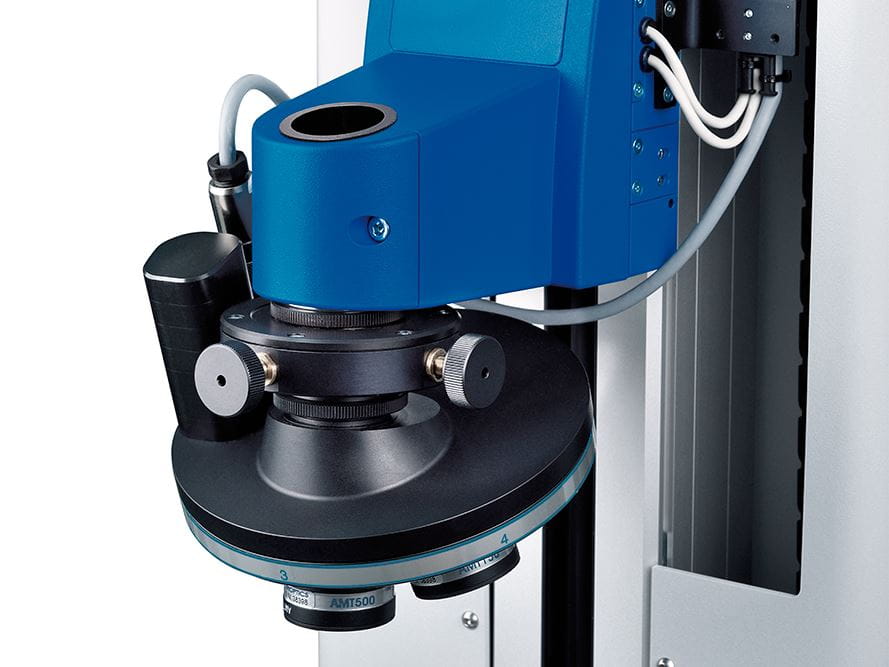

顶部透镜的更换器
为了能够对不同镜片的曲率中心（反射测量）或焦点位置（透射测量）进行对焦，测量头配有顶部透镜，这提供了无与伦比的优势：
- 优化每个镜片表面的放大倍率
- 测量范围几乎无限
- 无需耗时地长时间移动测量头
为了能够快速、轻松地更换顶部透镜，可以为系统装配手动或电动转塔。
OptiCentric® 101/300 IR 是 TRIOPTICS 的红外光学元件定心测试解决方案。该系统配有灵活转换的可见光-中波红外和/或可见光-长波红外测量头，可以测试各种类型的红外光学元件。

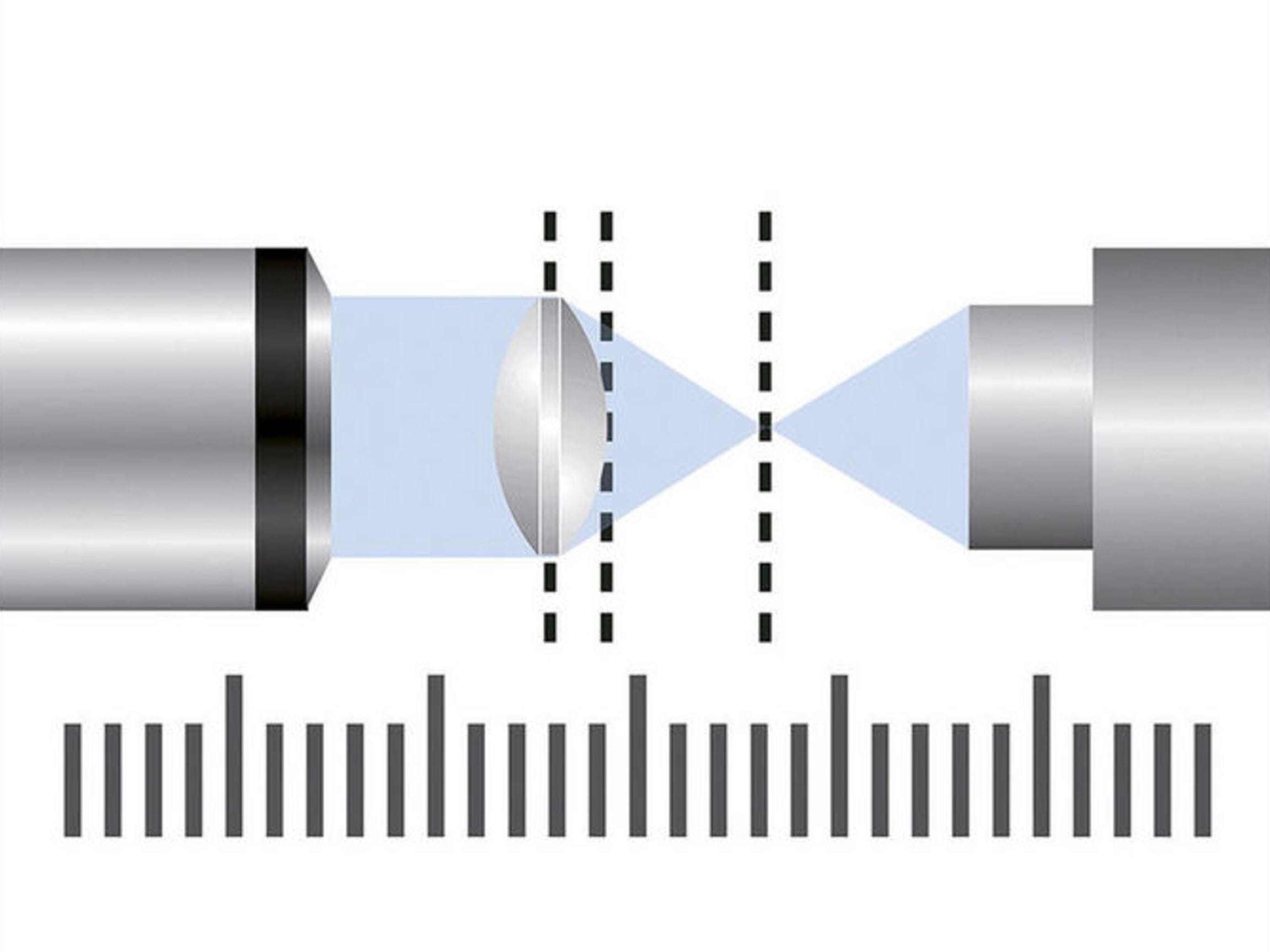

OptiSpheric® 升级：附加的光学测量参数
OptiSpheric® 升级可用于全面测试一个单元中的光学参数。这使测量范围中增加了以下参数：
- 有效焦距 (EFL)
- 后焦距（BFL）
- 法兰焦距 (EFL)
- 曲率半径
- 轴上调制传递函数 (MTF)
为了对已安装的光学系统进行完整的光力学特征描述，OptiSurf® 低相干干涉仪集成到 OptiCentric® 系统中，这就是 OptiCentric® 3D 100。这两种测量系统的组合显著提高了测量精度。必须通过高精度的定心测试和随后的样品调整，才能最大限度地准确确定中心厚度和镜片距离。一次扫描即可测量光学厚度高达 800 mm 的镜头组件内的中心厚度和空气间隙。与 OptiCentric® 软件完全集成，操作十分简单。
CylinderCheck
CylinderCheck 用于柱面镜头和包含柱面元件的镜头系统的非接触式质量控制。使用 CylinderCheck 硬件和软件模块可以测量单镜片的以下参数：
- 圆柱轴的定心度和平行度以及机械基准参数，
- 圆柱轴相对于机械基准参数或相对于元件第二侧圆柱轴的计时误差，
- 圆柱轴与元件的第二个柱面或平面之间的楔形角。
可使用带有旋转空气轴承和 CylinderCheck 软件的 OptiCentric® 101 测量包含柱面镜头的镜头系统。

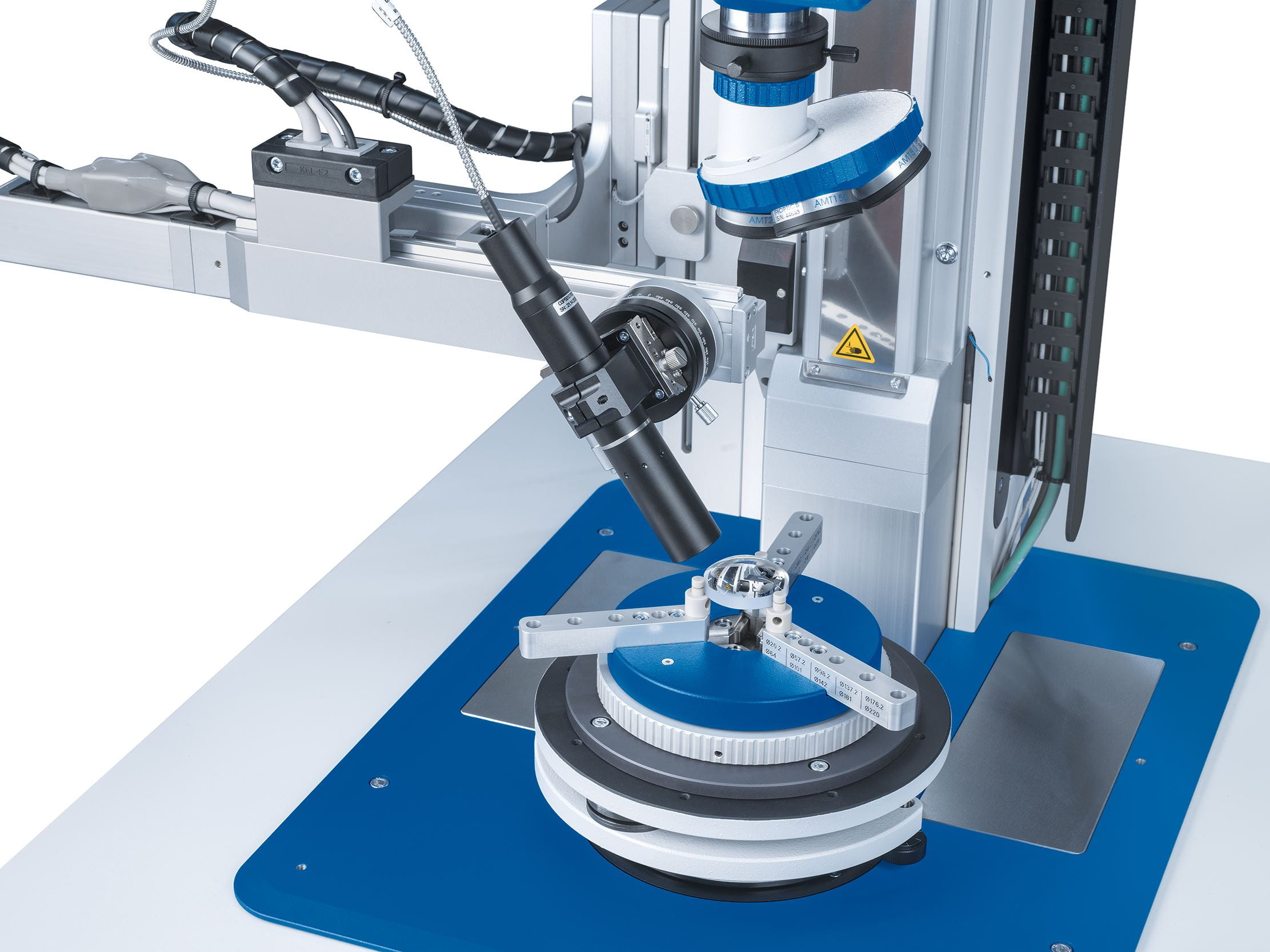

AspheroCheck®
AspheroCheck® 是一个硬件和软件模块，用于测量非球面轴相对于给定参考轴的斜率和位置。该升级的特点包括：
- 参考非球面光轴或参考轴进行测量
- 符合 DIN ISO 10110-6 标准的指定参考轴
- 测量具有一个或两个非球面的镜头
- 样品直径最小 2 mm
- 精度高达 5 弧秒（取决于样品几何形状）
- 非接触式测量

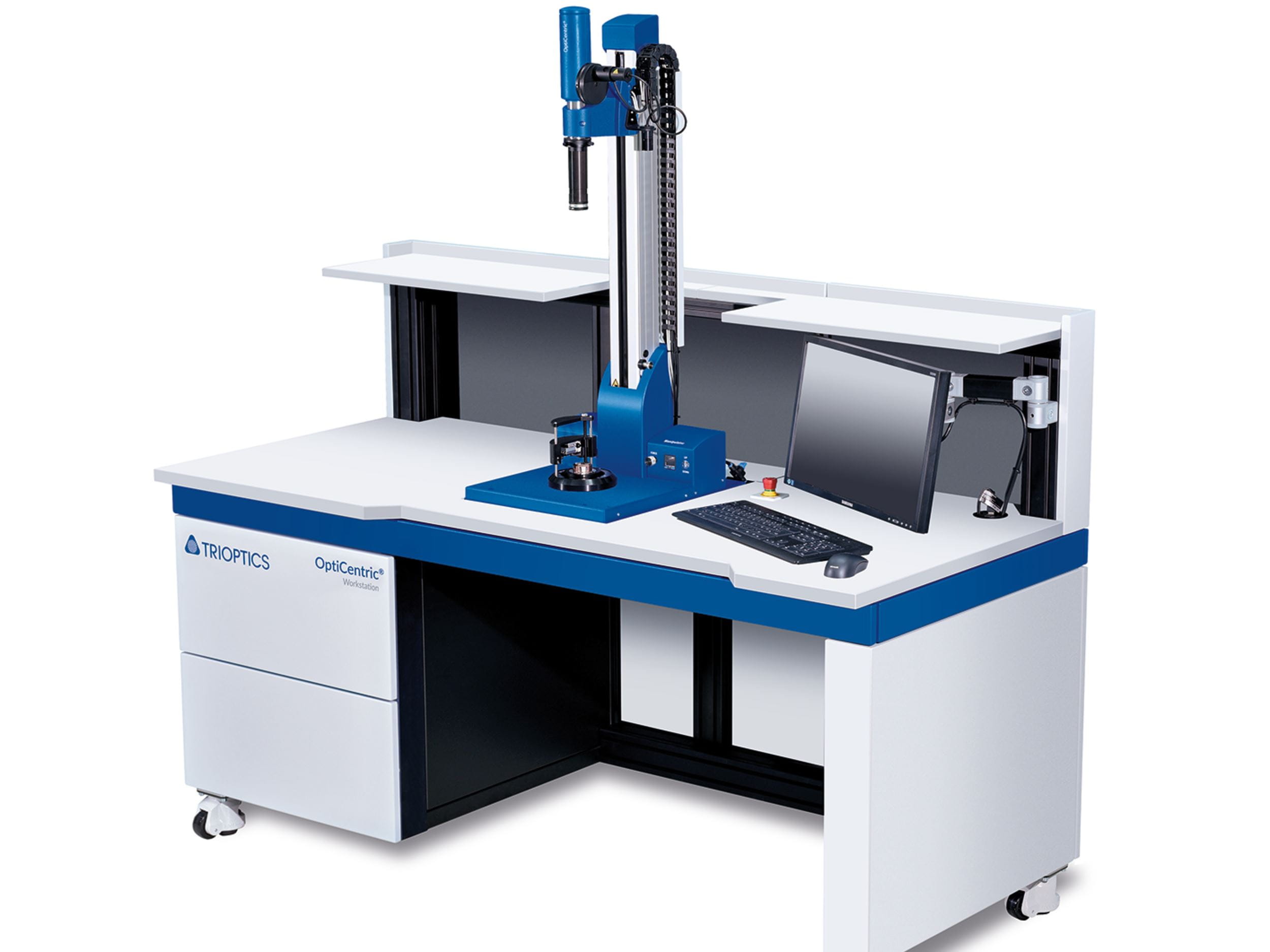

工作站
使用工作站，OptiCentric ® 测量系统就成为一个完整的工作场所。除了集成了控制器和电脑设备以外，工作站还为样品制备和后处理提供足够的工作空间。空间和储存区域有助于良好地组织工作站。

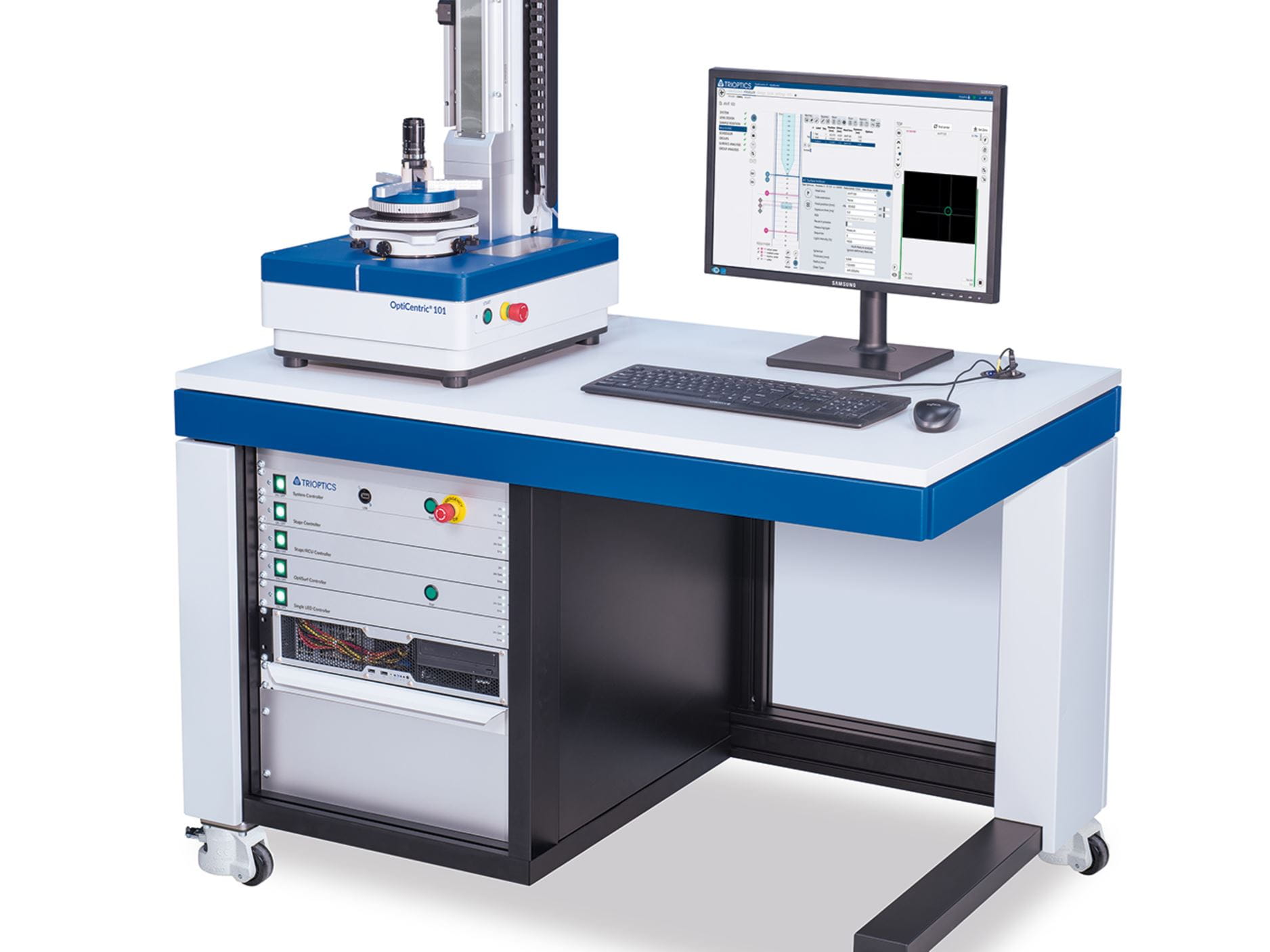

Worktable S
工作台是 OptiCentric® 100 等台式设备的完美补充。因此，该系统配有集成了控制器的坚固工作台。连接了监视器和附加电脑设备，可在系统附近操作。
MultiLens 是用于镜头组件测量和定心的软件模块。以非破坏性方式确定镜头组件的每个单独表面的定心误差和系统的定心。利用此信息，可计算单个镜头或子组相对于自由选择的参考轴的定心度
SmartAlign：自动纠正定心偏差
使用 SmartAlign 模块，可以参考用户定义的光轴或机械轴来分析测得的定心偏差的位置。这种独特的工具尤其成功地应用在 LensAlign 自动定心模块和粘合系统中。

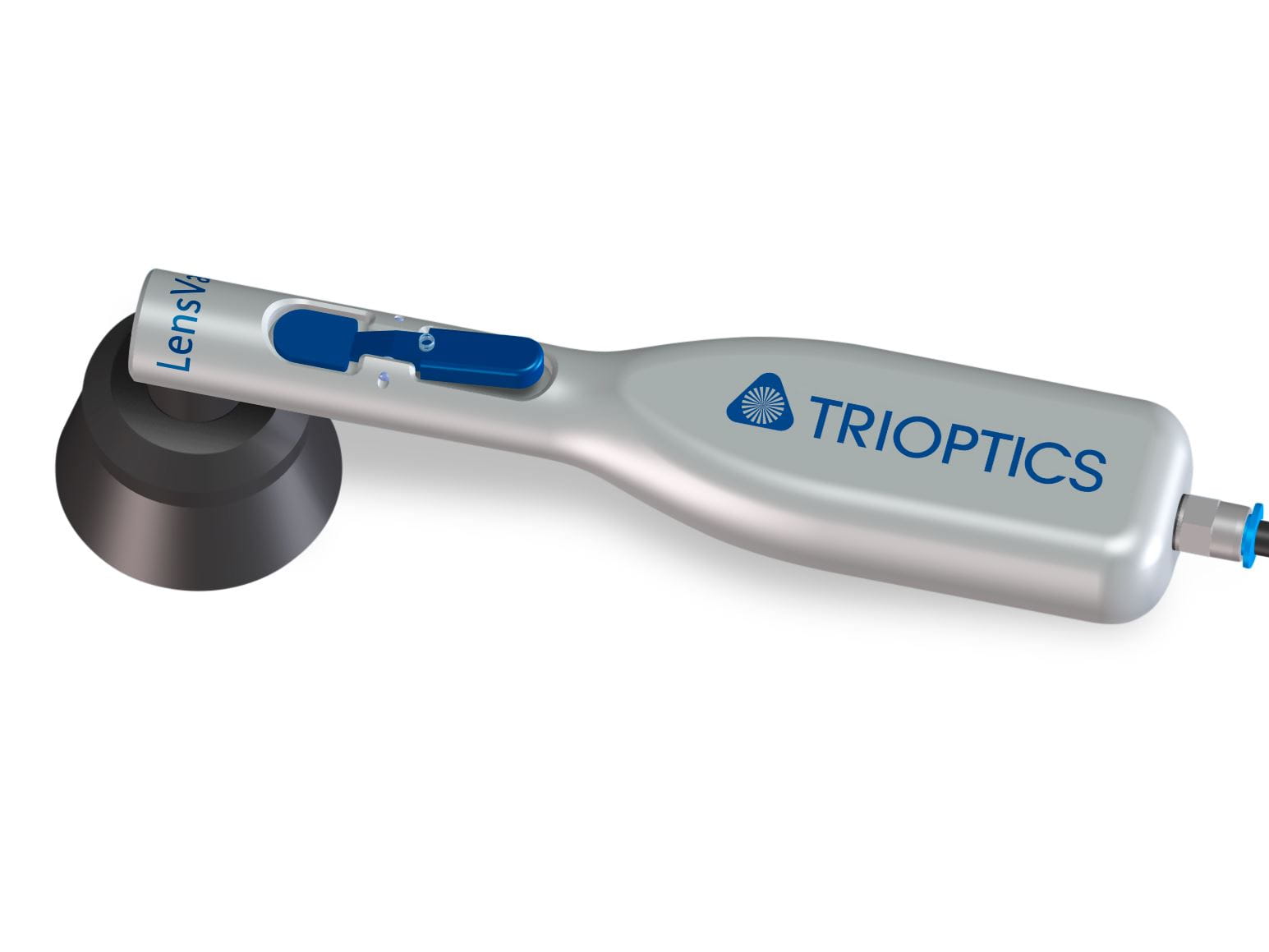

LensVac
LensVac 真空镊子有助于安全清洁地处理光学元件，用于将镜头装入托盘并取下，以及将光学元件插入镜筒中。
- 可更换的真空吸盘，适用于中小型镜头（最大 100 mm）
- L 形镊子，用于在狭小空间中操作
- 通过拇指开关启用
- 与不同的真空生成方法兼容（可根据要求提供）
其他配件
- 测量探头
- 用于在光学元件调整前确定位置
- 将测量范围扩展到高达 ±2,000 mm 的有效焦距
- 定心套件，校准楔形透镜
- 样品，可通过 PTB 溯源
- 镜头支架和环形夹具
- 用于压缩空气的脚踏控制器
- 带运动型底座的工具台，用于固定定心工具
- 紫外线光源、带脚踏板的手动粘合单元、自动粘合单元、粘合单元的针和管
